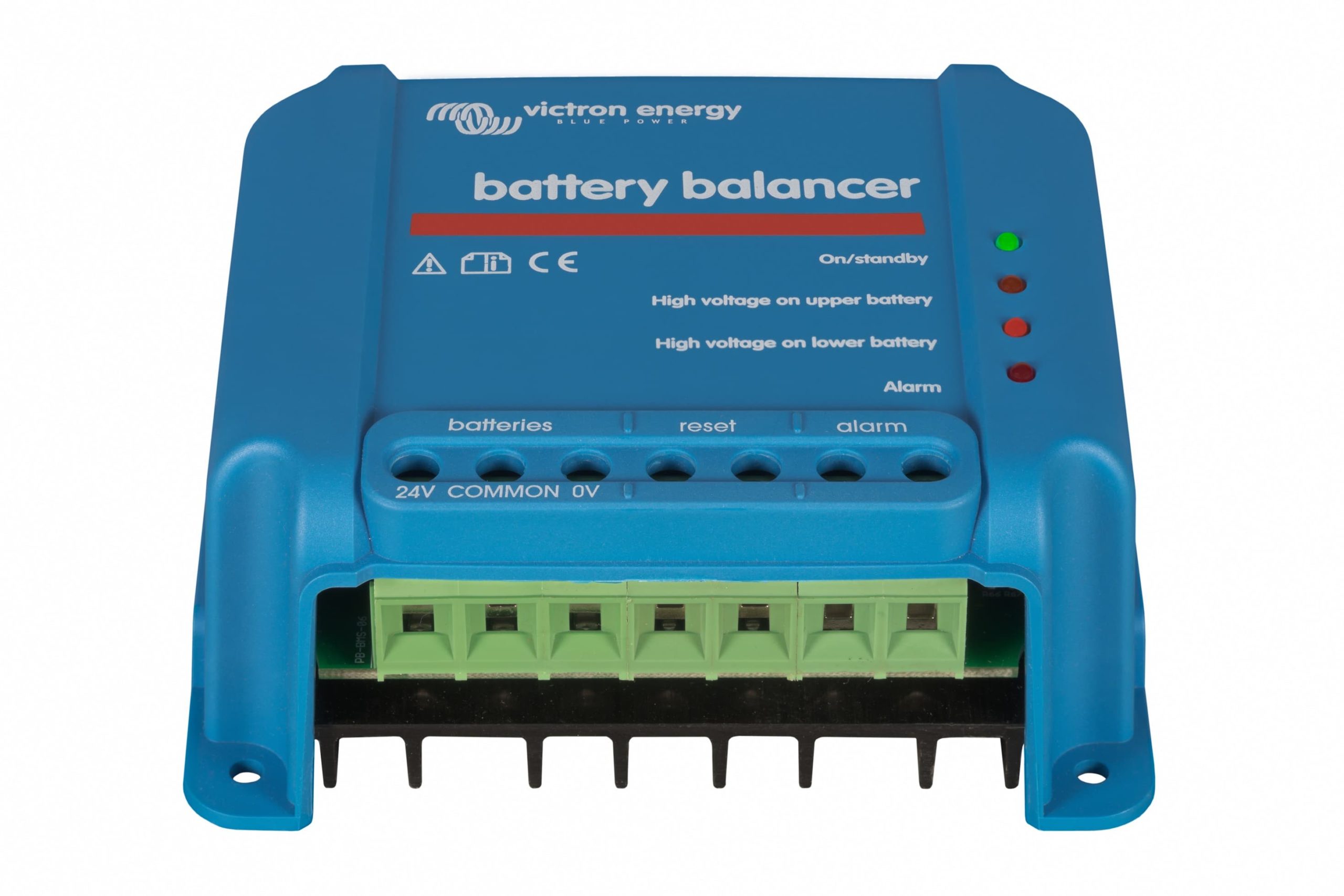

Victron Bateriový balancér Energy

Bateriový balancér Victron Energy slouží k vyrovnanému nabíjení dvou a více baterií, čímž chrání životnost celého bateriového banku. Zahrnuje alarm, který se automaticky aktivuje, dojde-li k výraznějšímu rozdílu v napětí mezi bateriemi. Bateriový balancér Victron Energy zajišťuje vyrovnané nabíjení dvou a více baterií a tím udržuje životnost celého bateriového banku. Životnost může být podstatně zkrácena nabíjecí nevyvážeností jednotlivých baterií ve stavu, kdy máte sériově, nebo sério-paralelně řazené 12 V baterie (nikoli pouze paralelně). V takovém systému může jedna 12 V baterie s mírně vyšším vnitřním odporem způsobit nedobití do plného stavu u paralelně řazených baterií a přebíjení u sériově řazených baterií. Nové bateriové články, nebo celé baterie řazené do série mají takřka shodné počáteční vlastnosti a jejich drobné rozdíly se srovnají během absorpční, nebo equalizační fáze nabíjení. Velké rozdíly však mohou vést k nadměrnému plynování, které je zapříčiněno přebíjením u více nabitých baterií a nebo sulfataci méně nabitých baterií z důvodu jejich nedobití do plného stavu. Bateriový balancér slouží k tomu, aby k těmto negativním jevům nedocházelo. Balancér vyrovná stav nabití u dvou do série zapojených 12 V baterií, nebo několik paralelních řad sériově zapojených baterií. Ve chvíli, kdy u 24 V systému vzroste nabíjecí napětí na více než 27,3 V, se bateriový balencér aktivuje a porovná napětí u dvou do série zapojených baterií. Balancér zvládne přesměrovat proud o velikosti až 0,7 A z jedné baterie, nebo paralelně připojených baterií o vyšším napětí do druhé baterie. Výsledkem rozdílného nabíjecího proudu je navzájem shodný stav konečného nabití všech baterií. Bateriové balancery lze řadit i paralelně u složitějších systémů. U 48 V systému se tak použijí 3 balancéry. Schémata zapojení najdete ve fotogalerii produktu. Parametry: rozsah vstupního napětí: do 18 V na každou baterii, celkem 36 V spotřeba energie v aktivovaném stavu: 50 mV spotřeba energie v deaktivovaném stavu: 0,7 mA úroveň napětí pro aktivaci balancéru: 27,3 V ±1% úroveň napětí pro deaktivaci balancéru: 26,6 V ±1% max. balanční proud: 0,7 A při odchylce 100 mV a více napěťová odchylka pro spuštění alarmu: 200 mV napěťová odchylka pro vypnutí alarmu: 140 mV alarmové relé: 60 V / 1 A, standardně otevřeno ochrana proti přehřátí: ano max. vlhkost: 95% (nekondenzující) stupeň krytí: IP22 rozměry (Š x V x H): 11,3 x 10 x 4,7 cm hmotnost: 0,4 kg LED indikátory a jejich význam: Zelená LED dioda: zařízení je aktivní a naměřené napětí je vyšší než 27,3 V. Horní oranžová LED dioda: odchylka napětí je větší než 0,1 V. Dolní oranžová LED dioda: odchylka napětí je větší než 0,1 V. Červená LED dioda: Spuštění alarmu, je-li rozdíl mezi sledovanými bateriemi větší než 0,2 V. Alarm přetrvává až do doby, kdy rozdíl klesne pod 0,14 V a nebo pokud napětí systému neklesne na nižší hodnotu než 26,6 V. Význam alarmového relé: Za běžného stavu je alarmové relé otevřené – neaktivní. K jeho uzavření – aktivaci dojde tehdy, rozsvítí-li se červená LED dioda (za předpokladu, že rozdíl napětí mezi bateriemi je vyšší než 0,2 V). Jakmile červená LED dioda zhasne, opět dojde k otevření – deaktivaci relé (pokles rozdílu napětí mezi bateriemi je menší než 0,14 V). Reset alarmu Vypnutí alarmu docílíme vzájemným propojením výstupů označených jako RESET. To lze provést pomocí spínače. Instalace a použití bateriového balancéru Victron: Balancér(y) musí být instalován(y) na dobře větraném svislém povrchu v blízkosti baterií (z důvodu možného vlivu plynů z baterií ne přímo nad bateriemi!). Je-li to vyžadováno, nainstalujte kabeláž alarmového kontaktu a resetu. Použijte minimálně kabel dimenze 0,75 mm2 pro připojení negativního, pozitivního a středního pólu (v tomto pořadí!) Balancér je připraven k provozu. Vzroste-li během nabíjení napětí na kterékoliv ze sledovaných baterií nad 27,3 V, rozsvítí se zelená LED dioda, což znamená, že je balancér aktivovaný. Pokud za této situace bude odchylka baterií větší než 50 mV, je spuštěno aktivní balancování neboli kompenzace rozdílu baterií. Dosáhne-li odchylka baterií 100 mV, aktivuje se jedna z oranžových LED diod. Při odchylce větší než 200 mV se spustí alarmové relé. U sérioparalelného řazení musí mít střední propojovací kabeláž mezi paralelními řadami takovou dimenzi, aby zvládla příslušný proud, odpojí-li se část baterie.

Victron Bateriový balancér Energy od Victron za cenu 1769 Kč
